platform-shader

Unity - Manual: Writing shaders for different graphics APIs

• 传统平台 traditional : OpenGL

• 现代平台 morden : Direct3D, Vulkan

Render Texture coordinates

RenderTexture 的坐标

• traditional : 原点左下角

• morden : 原点左上角

morden 宏定义 : UNITY_UV_STARTS_AT_TOP

Clip space coordinates

从近平面到远平面 Clip space 坐标深度

• traditional : 1 ~ 0

• morden : -1 ~ 1

Precision of Shader computations

shader 里使用 float, 电脑使用 float 但是在手机里是使用 Half Use 16-bit precision in shaders

The Depth (Z) direction in Shaders

Traditional

• 深度图 : 0~1

• clip space 深度 : [-near , far]

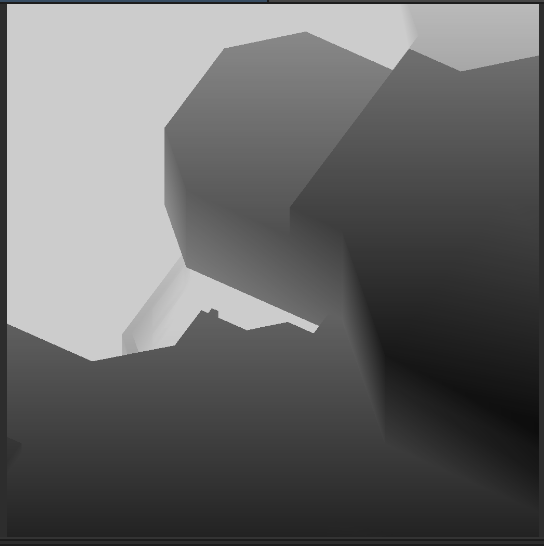

深度图越近越黑, 图里的数字代表距离


Morden

• marco : UNITY_REVERSED_Z

• 深度图 : 1~0

• clip space 深度 : [near , 0]

总体

• Fetching the depth Buffer

• Using clip space

• Projection matrices
