庄懂-美术向 TA 课程

零、课程介绍

• 自我介绍 开课目的

• 课程内容 授课方式

• 课程特色 学习方法# 庄懂-美术向 TA 课程

零、课程介绍

• 自我介绍 开课目的

• 课程内容 授课方式

• 课程特色 学习方法

• 学员抽取 分组

• 答疑

一、TA 基础

抽象的渲染过程

模型 > input > vertex shader > output > fragment shader > color

值结构g

• 标量 Scalar

• 向量 Vector

乘

• dot

• cross

Lambert

• Max(0, nDir * lDir)

HalfLambert

• Lambert * 0.5 + 0.5

调子映射

• 将半 Lambert(0~1) 的调子视为 uv 坐标的 u 坐标，再附加一个常量作为 v 轴，得到的 uv 坐标对 RampTex 采样，假SSS的透光效果。

二、渲染技术

卡通渲染

• 卡通渲染不止一种风格

• 技术不止一种风格

  •

  •

• 常用技术 · Cell / ToonShading

  • 罪恶装备

  • 火影·究极风暴

• 常用技术 - HatchingShading

  •

    image-20211202215400923
  •

    image-20211202215416844

规范

• 路径规范

• 命名规范

• 提交形式规范

三、兰伯特光照模型

Lambert

• 渲染流程

• 关联编辑器

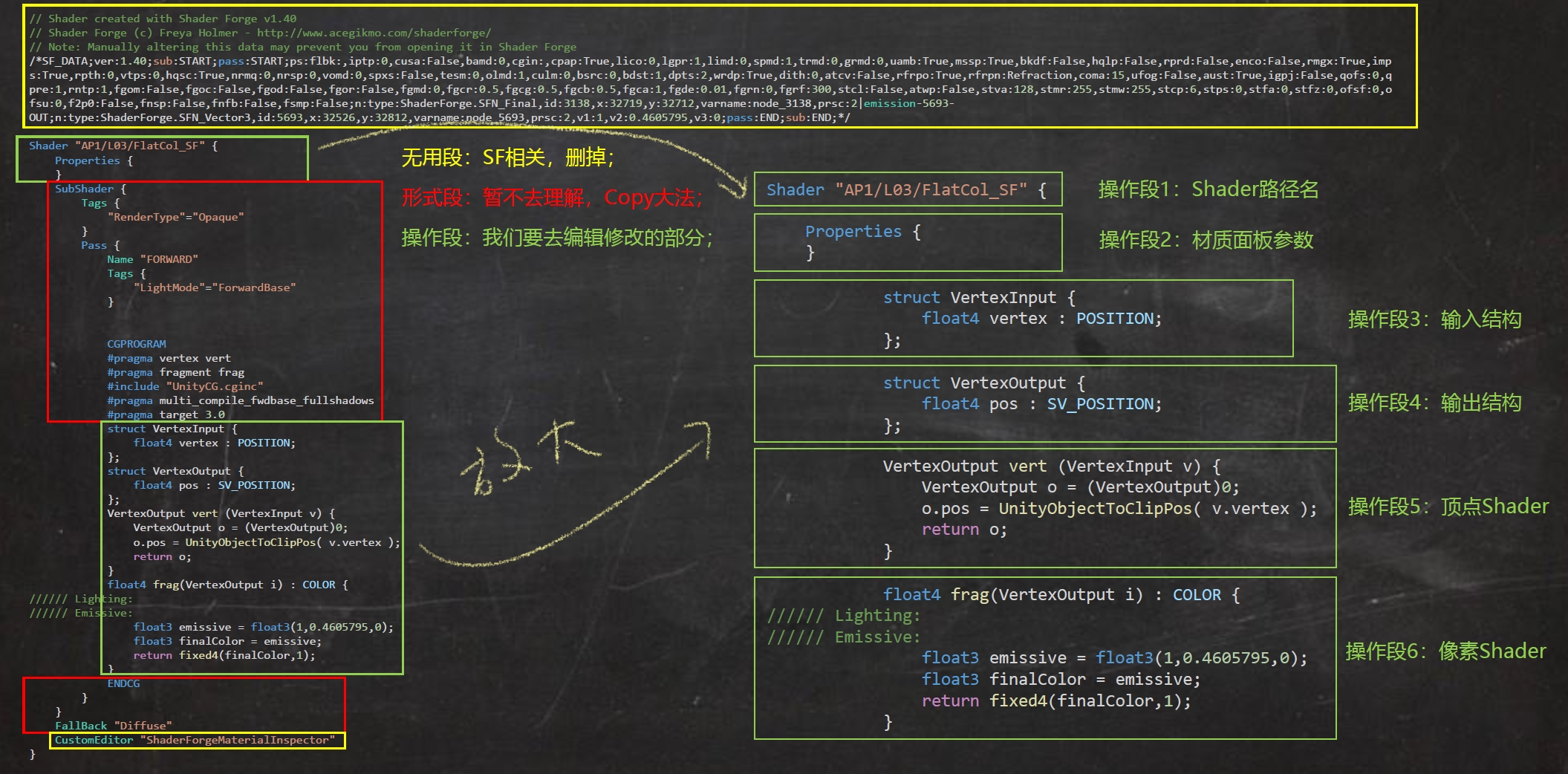

• SF 新建最简 Shader 模板



  image-20211202220034604
• HelloWorld

Shader "AP1/L03/Lambert"
{
    Properties {}
    SubShader
    {
        Tags
        {
            "RenderType"="Opaque"
        }
        Pass
        {
            Name "FORWARD"
            Tags
            {
                "LightMode"="ForwardBase"
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            // 输入结构
            struct VertexInput
            {
                float4 vertex : POSITION; // 将模型顶点信息输入进来
                float4 normal : NORMAL; // 将模型法线信息输入进来
            };

            // 输出结构
            struct VertexOutput
            {
                float4 pos : SV_POSITION; // 由模型顶点信息换算而来的顶点屏幕位置
                float3 nDirWS : TEXCOORD0; // 由模型法线信息换算来的世界空间法线信息
            };

            // 输入结构>>>顶点Shader>>>输出结构
            VertexOutput vert(VertexInput v)
            {
                VertexOutput o = (VertexOutput)0; // 新建一个输出结构
                o.pos = UnityObjectToClipPos(v.vertex); // 变换顶点信息并将其塞给输出结构
                o.nDirWS = UnityObjectToWorldNormal(v.normal); // 变换法线信息并将其塞给输出结构
                return o; // 将输出结构输出
            }

            // 输出结构>>>像素
            float4 frag(VertexOutput i) : COLOR
            {
                float3 nDir = i.nDirWS; // 获取nDir
                float3 lDir = _WorldSpaceLightPos0.xyz; // 获取lDir
                float nDotl = dot(i.nDirWS, lDir); // nDir点积lDir
                float lambert = max(0.0, nDotl); // 截断负值
                return float4(lambert, lambert, lambert, 1.0); // 输出最终颜色
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}

四、半兰伯特光照模型

HalfLambert

            // 输入结构
            struct VertexInput
            {
                float4 vertex : POSITION; // 将模型顶点信息输入进来
                float4 normal : NORMAL; // 将模型法线信息输入进来
            };

            // 输出结构
            struct VertexOutput
            {
                float4 pos : SV_POSITION; // 由模型顶点信息换算而来的顶点屏幕位置
                float3 nDirWS : TEXCOORD0; // 由模型法线信息换算来的世界空间法线信息
            };

            // 输入结构>>>顶点Shader>>>输出结构
            VertexOutput vert(VertexInput v)
            {
                VertexOutput o = (VertexOutput)0; // 新建一个输出结构
                o.pos = UnityObjectToClipPos(v.vertex); // 变换顶点信息 并将其塞给输出结构
                o.nDirWS = UnityObjectToWorldNormal(v.normal); // 变换法线信息 并将其塞给输出结构
                return o; // 将输出结构 输出
            }

            // 输出结构>>>像素
            float4 frag(VertexOutput i) : COLOR
            {
                float3 nDir = i.nDirWS; // 获取nDir
                float3 lDir = _WorldSpaceLightPos0.xyz; // 获取lDir
                float nDotl = dot(i.nDirWS, lDir); // nDir点积lDir
                float halfLambert = nDotl * 0.5 + 0.5; // 映射至0~1
                return float4(halfLambert, halfLambert, halfLambert, 1.0); // 输出最终颜色
            }

预积分

• 预积分皮肤渲染：Pre-Integrated Skin Shading

• 2 维的 RampTex，可以根据不同的情况采样不同的 RampTex

五、OldSchool

漫反射和镜面反射

• 初中物理

  • 漫反射 ：Diffuse Reflection

  • 镜面反射 ： Specular Reflection

• 黑话 各种向量 （命名规范）

常用向量：（全要记）
• nDir：法线方向，点乘操作时简称n；
• lDir：光照方向，点乘操作时简称l；
• vDir：观察方向，点乘操作时简称v；
• rDir：光反射方向，点乘操作时简称r；
• hDir：半角方向(Halfway)，lDir和vDir的中间角方向，点乘操作时简称h；
所在空间：（暂时只记WS，其余看热闹）
• OS：ObjectSpace 物体空间，本地空间；
• WS：WorldSpace 世界空间；
• VS： ViewSpace 观察空间；
• CS：HomogenousClipSpace 齐次剪裁空间；
• TS：TangentSpace 切线空间；
• TXS：TextureSpace 纹理空间；
例：nDirWS：世界空间下的法线方向；

• 漫反射-Diffuse:

  • 因其向四面八方均匀散射，所以反射亮度和观察者看的方向无关；

  • 实现方式：Lambert（n dot l），显然vDir不参与计算；

• 镜面反射-Specular:

  • 因其反射有明显方向性，所以观察者的视角决定了反射光线的有无，明暗；

  • 实现方式：

    • Phong（r dot v），即光反射方向和视角方向越重合，反射越强；

    • Blinn-Phong（n dot h），即法线方向和半角方向越重合，反射越强；

Old School

• Lambert 漫反射 + Blinn-Phong 镜面反射

• 这样一个光照模型相对完善的Shader；这是一种上古套路，所以吾称之为OldSchool；

六、OldSchoolP

OldSchoolP

• Lambert+Phong

• 6. 像素Shader需要修改：
      1. 向量准备：不需要hDir，但要追加rDir；rDir：光反射向量= reflect(-lDir, nDir)；注意lDir是光方向的反方向；
      2. 点积结果准备：不需要ndoth，追加vdotr；
      3. 改blinnPhong为phong，phong=pow(max(0, vdotr), _SpecularPow);

BRDF

• 双向反射分布函数

  • 想象你有一个不透明的桌面，一个激光发射器。你先让激光向下垂直地射在那个桌面上，这样你就 可以在桌面上看到一个亮点，接着你从各个不同的方向来观察那个亮点，你会发现亮点的亮度随着 观察方向的不同而发生了改变。然后你站着不动，改变激光发射方向和桌面的夹角，你又会发现亮 点的亮度发生了改变。这就是说，一个表面对不同的光线入射角和反射角的组合，拥有不同的反射 率。BRDF就是用来对这种反射性质进行定义的。---- 知乎用户

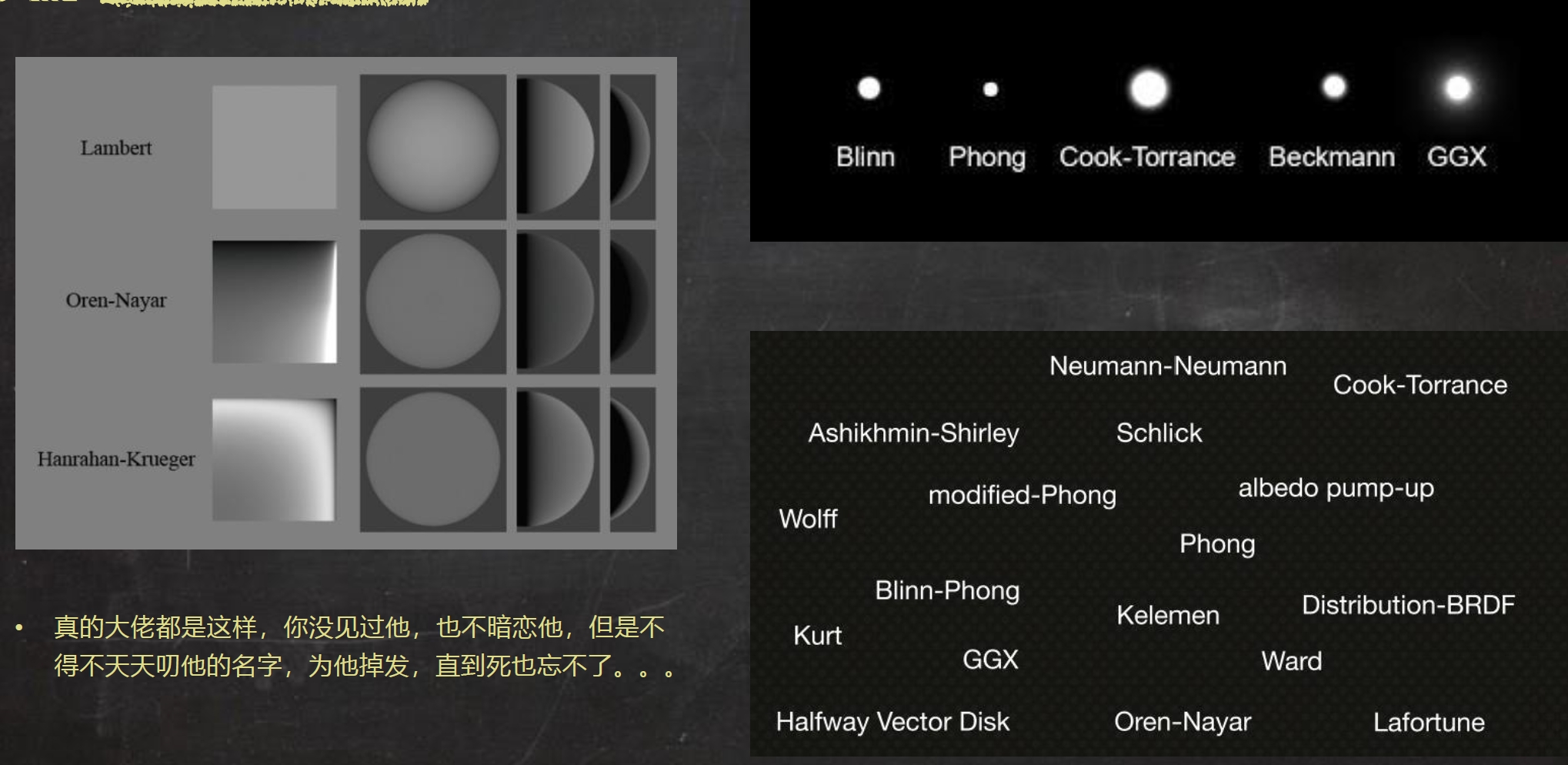

• 一些分布函数



  image-20211202223558829
• BRDF Explorer

七、环境光和投影

环境光

• 三色环境光 ColAmbient

  3. 定义面板参数：
  • 贴图参数的定义方法：_XXX (“面板标签”, 2d) = “white” {}
  • “white”{} 代表缺省纹理为纯白贴图，其他还有“black”{}“gray”{} …

  9. 通过nDir计算朝上，朝下，侧面各部位遮罩；
  10. 通过部位遮罩混合最终环境光颜色；
  11. 采样Occlusion图，获得环境遮挡信息；采样贴图方法：tex2D(_Texture, uv)；

投影

• Unity 内置投影调用

  6. 输出结构追加：LIGHTING_COORDS(0, 1)：
  • 此为Unity封装好的输出结构内容，照写就行，暂时不看细节；
  • 括号中的参入，如(0, 1)；0，1分别代表占用了TEXCOORD1和TEXCOORD2；
  7. 顶点Shader中必须调用Unity封装好的方法：TRANSFER_VERTEX_TO_FRAGMENT(o);
  8. 像素Shader中获取投影信息同样通过Unity提供的方法：LIGHT_ATTENUATION(i)；

OldSchoolPlus

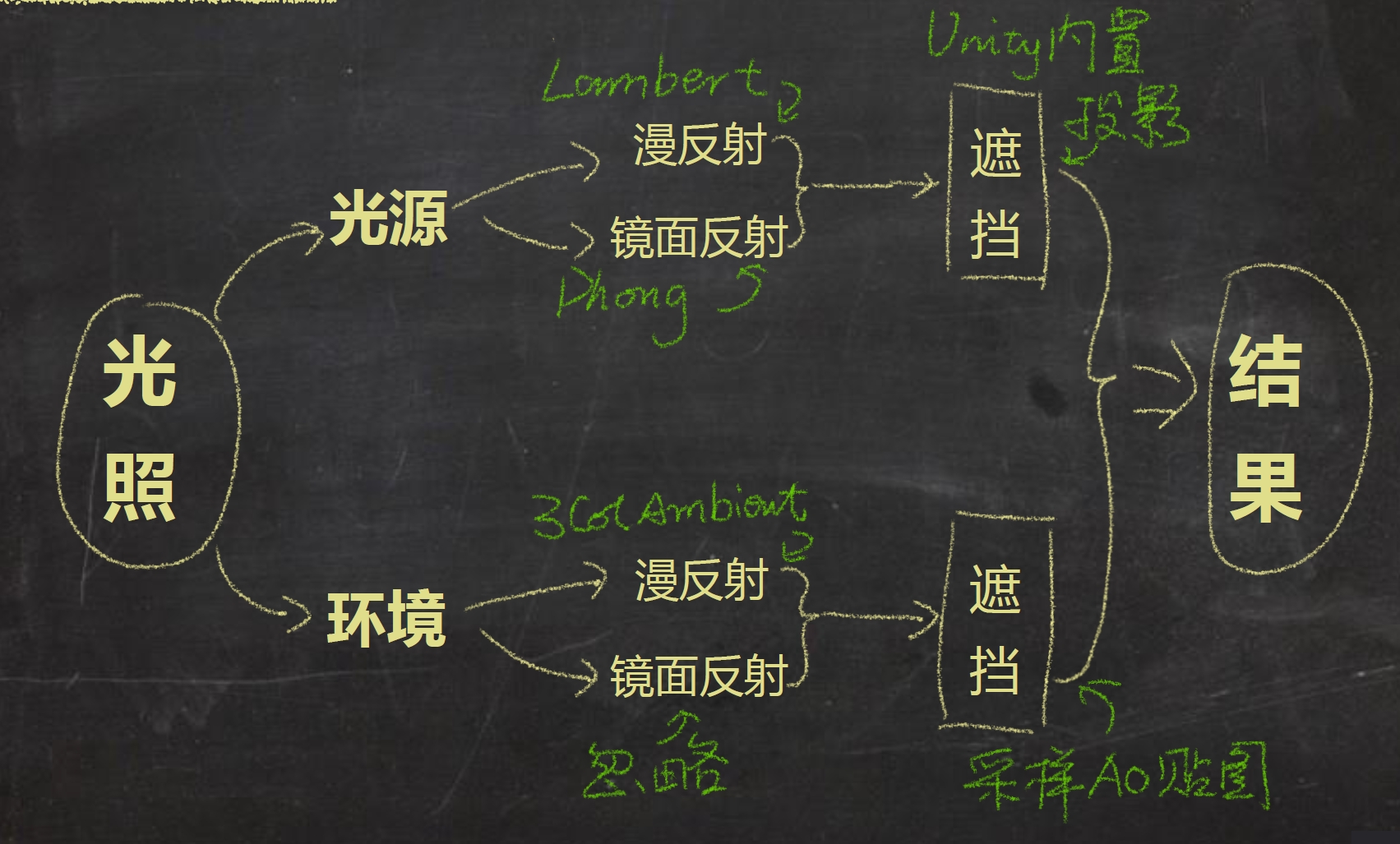

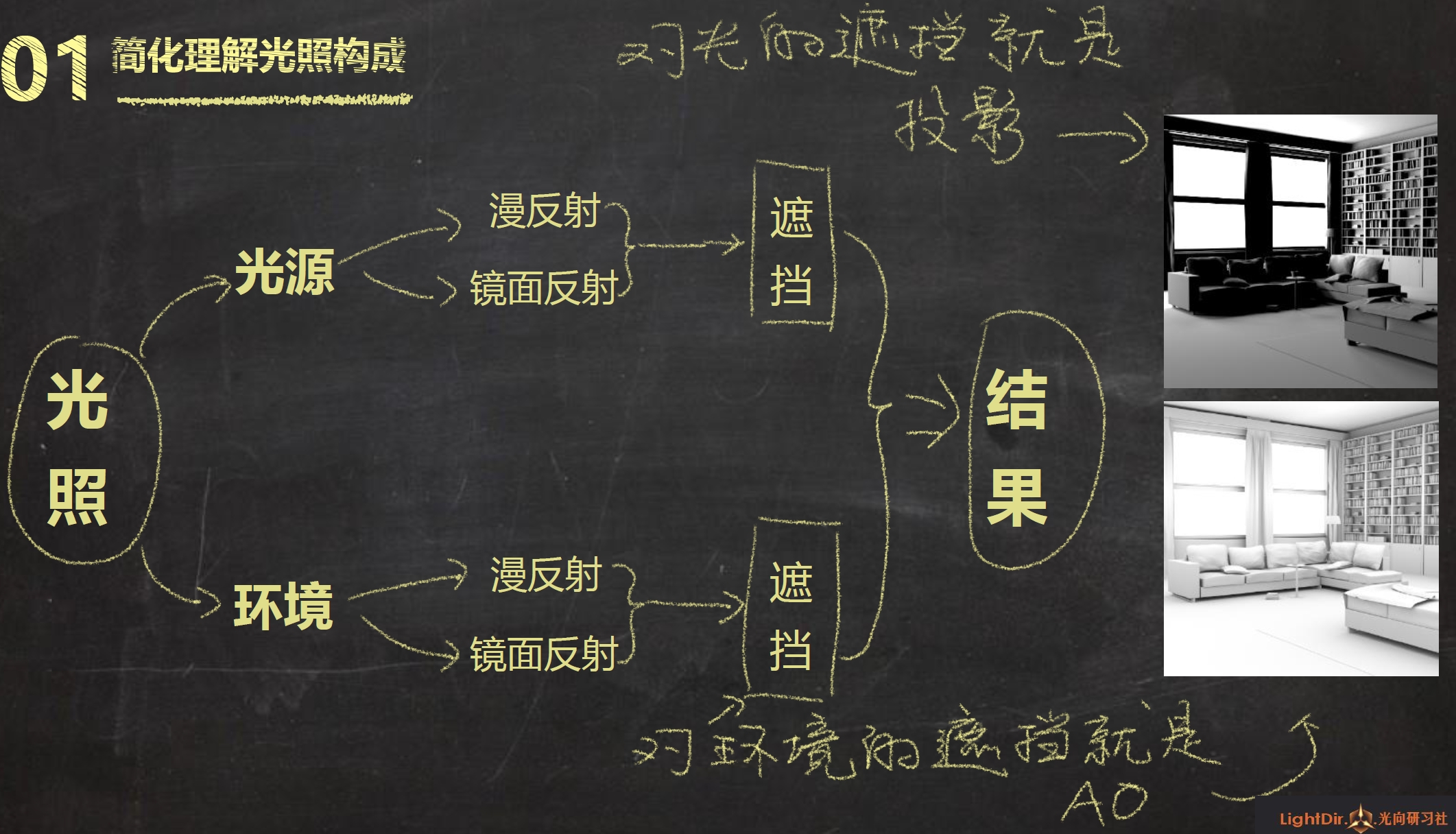

• 光照的构成



  image-20211202224802199
• OldSchoolPlus



  image-20211202224850232

八、OldSchoolPlus

OldSchoolPlus

1. 分析构成：
    • OldSchoolPlus=OldSchoolP+3ColAmbient+Shadow；
    • 以OldSchoolP为模板，追加3ColAmbient，Shadow功能；
    • OldSchoolPlus_SF作为参考；

7. 像素Shader
    1. 向量，点积结果准备部分与OldSchoolP一致，不用改；
    2. 光照模型拆为直接光照环境光照两部分：
        1. 直接光照：在Lambert+Phong的基础上追加：
            • 投影：算法可Copy自L07_Shadow；
            • 光颜色：乘以_LightCol；
        2. 环境光照：算法可Copy自L07_3ColAmbient；
        3. 将直接光照和环境光照相加输出；

NormalMap 采样

5. 输入结构追加：
    1. UV0：用于采样法线贴图；
    2. Tangent：用于构建TBN矩阵；
6. 输出结构追加：
    1. UV0：用于采样法线贴图；
    2. tDirWS，bDirWS，nDirWS：切线空间3轴向方向，用于构建TBN矩阵；

九、菲涅尔项

菲涅尔现象

真实世界中，除了金属之外其它物质，视线垂直于表面时，反射较弱，而当视线非垂直表面时，夹角越小，反射越明显。

Matcap

• 一种无视BRDF，将BRDF渲染结果，用View空间法线朝向，直接映射到模型表面的流氓算法；

• 常用来模拟环境反射；

1. 将nDir从切线空间转到观察空间；
2. 取RG通道Remap到(0~1)，作为UV对Matcap图采样；
3. 叠加菲涅尔效果，以模拟金属和非金属不同质感；

Cubemap

采样Cubemap；
• 采样方法：texCUBElod(_Cubemap, float4)；
• Float4参数：xyz：vrDir；w：mip等级；

十、OldSchoolPro

OldSchoolPro

• 构成

image-20211203181043123

3. 定义面板参数
• [Header(XXX)] 排版
4. 为产生投影，包含以下文件：
• AutoLight.cginc
• Lighting.cginc

十一、Shader 常用的写作技巧

面板参数声明格式

数值，范围：
• _Name (“标签名”, float) = defaultVal
• _Name (“标签名”, range(min, max)) = defaultVal
• _Name (“标签名”, int) = defaultVal
位置，向量，颜色：
• _Name (“标签名”, vector) = (xVal, yVal, zVal, wVal)
• _Name (“标签名”, color) = (rVal, gVal, bVal, aVal)
2D，3D纹理，环境球：
• _Name (“标签名”, 2d) = “defaultTex” {}
• _Name (“标签名”, 3d) = “defaultTex” {}
• _Name (“标签名”, cube) = “defaultTex” {}

参数属性

[HideInInspect]
• 用途：在面板上隐藏该参数；
• 可用于：任何参数；
• 例：[HideInInspect] _FakeLightDir (“伪光方向”, vector) = (0.0, 1.0, 0.0, 1.0)
[NoScaleOffset]
• 用途：禁用纹理的TilingOffset面板；不需要做TilingOffset的纹理，比如大部分的角色纹理，防止美术误设置；
• 可用于：纹理参数；
• 例：[NoScaleOffset] _MainTex (“主贴图”, 2d) = “white” {}
[Normal]
• 用途：标示该纹理参数为法线贴图，以激活相关自检功能；
• 可用于：2D纹理参数；
• 例：[Normal] _NormTex (“法线贴图”, 2d) = “bump”{}
[HDR]
• 用途：用于设置高动态范围颜色值；如：灯光颜色，自发光颜色等；
• 可用于：颜色参数；
• 例：[HDR] _EmitCol (“自发光颜色”, color) = (1.0, 1.0, 1.0, 1.0)
[Gamma]
• 用途：用于颜色参数的色彩空间的转换；一般用于色彩空间为Linear的项目；
• 可用于：颜色参数；
• 例：[Gamma] _EmitCol (“自发光颜色”, color) = (1.0, 1.0, 1.0, 1.0)
[PowerSlider(value)]
• 用途：对范围参数做Power处理后再传入Shader；纠正部分参数调节手感；
• 可用于：范围参数；
• 例：[PowerSlider(0.5)] _SpecPow (“高光次幂”, range(1, 90)) = 30
[Header(Label)]
• 用途：标签，用于排版；
• 可用于：单独使用；
• 例：[Header(Texture)]
[Space(value)]
• 用途：空行，用于排版；
• 可用于：单独使用；
• 例：[Space(50)]
其他：[Toggle] [Enum] [Keyword] 配合宏使用，暂时不用知道；自定义Drawer需要一定C#能力，暂时不用知道；

参数类型

• fixed： 11位定点数，-2.0~2.0，精度1/256；
• half： 16位浮点数，-60000~60000，精度约3位小数；
• float： 32位浮点数，-3.4E38~3.4E38，精度约6，7位小数；
• Int： 32位整形数，较少使用；
• bool： 布尔型数，较少使用；
• 矩阵：
• float2x2, float3x3, float4x4, float2x3 诸如此类格式；
• half2x2, half3x3, half4x4, half2x3 诸如此类格式；
• 纹理对象：
• sampler2D： 2D纹理
• sampler3D： 3D纹理
• samplerCUBE： Cube纹理

精度选择

• 原则上优先使用精度最低的数据类型；
• 经验：
• 世界空间位置和UV坐标，使用float；
• 向量，HDR颜色，使用half；视情况升到float；
• LDR颜色，简单乘子，可使用fixed；

可访问的顶点 Input 数据

• POSITION 顶点位置float3 float4
• TEXCOORD0 UV通道1 float2 float3 float4
• TEXCOORD1 UV通道2 float2 float3 float4
• TEXCOORD2 UV通道3 float2 float3 float4
• TEXCOORD3 UV通道4 float2 float3 float4
• NORMAL 法线方向float3
• TANGENT 切线方向float4
• COLOR 顶点色float4

常用的顶点 Output 数据

• pos 顶点位置CS float4
• uv0 一般纹理UV float2
• uv1 LighmapUV float2
• posWS 顶点位置WS float3
• nDirWS 法线方向WS half3
• tDirWS 切线方向WS half3
• bDirWS 副切线方向WS half3
• color 顶点色fixed4

常用的顶点 Shader 操作

注：Unity2019.3.2f1版本
• pos o.pos = UnityObjectToClipPos(v.vertex);
• uv0 o.uv0 = v.uv0; o.uv0 = TRANSFORM_TEX(v.uv0, _MainTex);
• uv1 o.uv1 = v.uv1; o.uv1 = v.uv1 * unity_LightmapST.xy + unity_LightmapST.zw;
• posWS o.posWS = mul(unity_ObjectToWorld, v.vertex);
• nDirWS o.nDirWS = UnityObjectToWorldNormal(v.normal);
• tDirWS o.tDirWS = normalize(mul(unity_ObjectToWorld, float4(v.tangent.xyz, 0.0)).xyz);
• bDirWS o.bDirWS = normalize(cross(o.nDirWS, o.tDirWS) * v.tangent.w);
• color o.color = v.color;

十二、渲染大作业

双头食人魔渲染

效果图

image-20211203203426849

纹理资源

image-20211203203610732

资源优化

image-20211203203704094

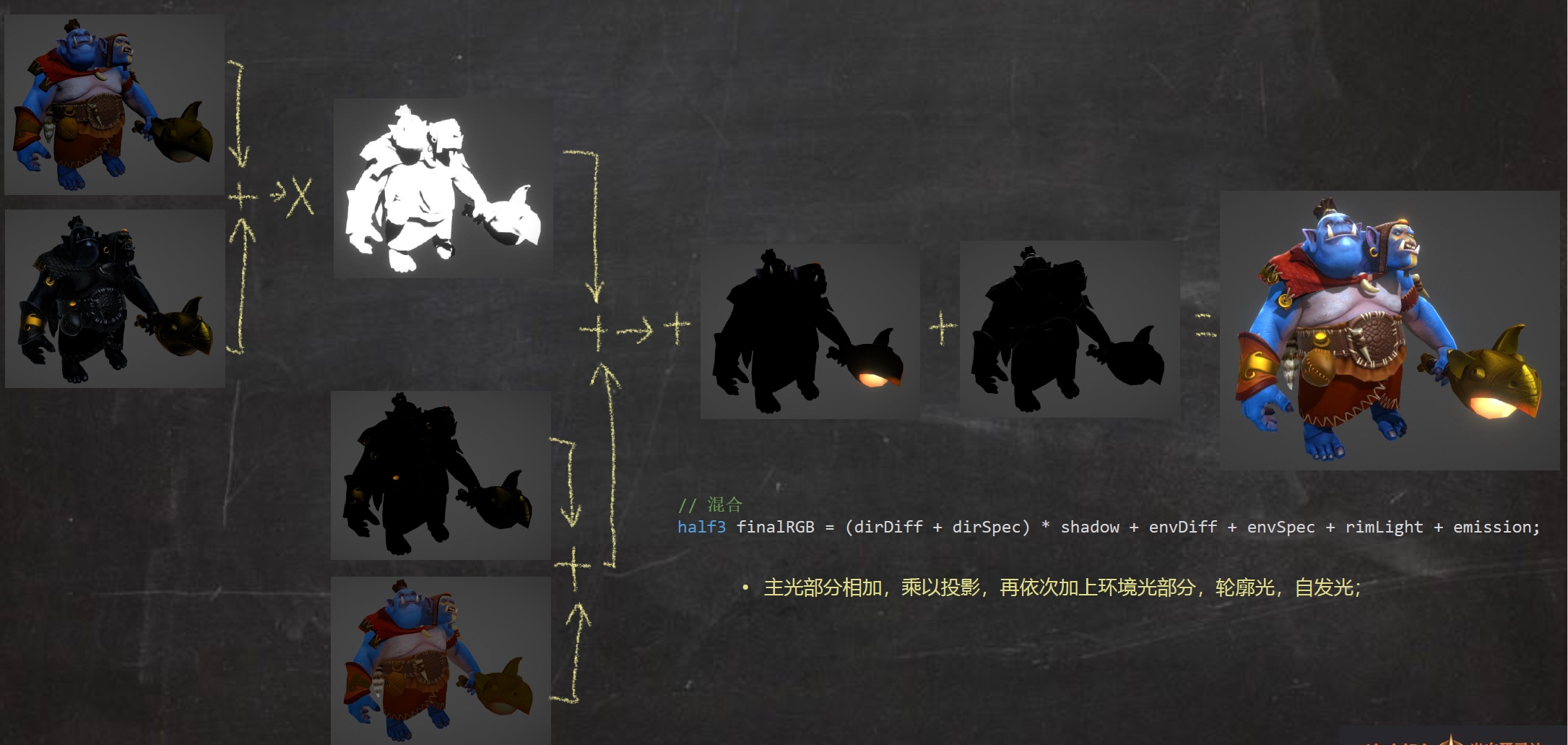

光照模型

image-20211203203730938

Code

Prepare

• Properties

  Properties {
      _MainTex ("RGB:颜色A:透贴", 2d) = "white"{}
      _MaskTex ("R:高光强度G:边缘光强度B:高光染色A:高光次幂", 2d) = "black"{}
      _NormTex ("RGB:法线贴图", 2d) = "bump"{}
      _MatelnessMask ("金属度遮罩", 2d) = "black"{}
      _EmissionMask ("自发光遮罩", 2d) = "black"{}
      _DiffWarpTex ("颜色Warp图", 2d) = "gray"{}
      _FresWarpTex ("菲涅尔Warp图", 2d) = "gray"{}
      _Cubemap ("环境球", cube) = "_Skybox"{}
  }

• property input

  #pragma target 3.0
  // 输入参数
  uniform sampler2D _MainTex;
  uniform sampler2D _MaskTex;
  uniform sampler2D _NormTex;
  uniform sampler2D _MatelnessMask;
  uniform sampler2D _EmissionMask;
  uniform sampler2D _DiffWarpTex;
  uniform sampler2D _FresWarpTex;
  uniform samplerCUBE _Cubemap;

• 向量准备

  half3 nDirTS = UnpackNormal(tex2D(_NormTex, i.uv0));
  half3x3 TBN = half3x3(i.tDirWS, i.bDirWS, i.nDirWS);
  half3 nDirWS = normalize(mul(nDirTS, TBN));
  half3 vDirWS = normalize(_WorldSpaceCameraPos.xyz - i.posWS);
  half3 vrDirWS = reflect(-vDirWS, nDirWS);
  half3 lDirWS = _WorldSpaceLightPos0.xyz;
  half3 lrDirWS = reflect(-lDirWS, nDirWS);
  // 中间量准备
  half ndotl = dot(nDirWS, lDirWS);
  half ndotv = dot(nDirWS, vDirWS);
  half vdotr = dot(vDirWS, lrDirWS);

• 纹理采样

  // 采样纹理
  half4 var_MainTex = tex2D(_MainTex, i.uv);
  half4 var_MaskTex = tex2D(_MaskTex, i.uv);
  half var_MatelnessMask = tex2D(_MatelnessMask, i.uv).r;
  half var_EmissionMask = tex2D(_EmissionMask, i.uv).r;
  half3 var_FresWarpTex = tex2D(_FresWarpTex, ndotv).rgb;
  half3 var_Cubemap = texCUBElod(_Cubemap, float4(vrDirWS, lerp(8.0, 0.0, var_MaskTex.a))).rgb;
  // 提取信息
  half3 baseCol = var_MainTex.rgb;
  half opacity = var_MainTex.a;
  half specInt = var_MaskTex.r;
  half rimInt = var_MaskTex.g;
  half specTint = var_MaskTex.b;
  half specPow = var_MaskTex.a;
  half matellic = var_MatelnessMask;
  half emitInt = var_EmissionMask;
  half3 envCube = var_Cubemap;
  half shadow = LIGHT_ATTENUATION(i);

Light Mode

• DiffCol SpecCol

  // 漫反射颜色镜面反射颜色
  half3 diffCol = lerp(baseCol, half3(0.0, 0.0, 0.0), matellic);
  half3 specCol = lerp(baseCol, half3(0.3, 0.3, 0.3), specTint) * specInt;

• Fresnel Power

  // 菲涅尔强度
  half3 fresnel = lerp(var_FresWarpTex, 0.0, matellic);
  half fresnelCol = fresnel.r; // 无实际用途
  half fresnelRim = fresnel.g;
  half fresnelSpec = fresnel.b;

• DirDiff

  // 光源漫反射
  half halfLambert = ndotl * 0.5 + 0.5;
  half3 var_DiffWarpTex = tex2D(_DiffWarpTex, half2(halfLambert, 0.2));
  half3 dirDiff = diffCol * var_DiffWarpTex * _LightCol;

• DirSpec

  // 光源镜面反射
  half phong = pow(max(0.0, vdotr), specPow * _SpecPow);
  half spec = phong * max(0.0, ndotl);
  spec = max(spec, fresnelSpec);
  spec = spec * _SpecInt;
  half3 dirSpec = specCol * spec * _LightCol;

• EnvDiff

  // 环境漫反射
  half3 envDiff = diffCol * _EnvCol * _EnvDiffInt;

• EnvSpec

  // 环境镜面反射
  half reflectInt = max(fresnelSpec, matellic) * specInt;
  half3 envSpec = specCol * reflectInt * envCube * _EnvSpecInt;

• RimLight

  // 轮廓光
  half3 rimLight = _RimCol * fresnelRim * rimInt * max(0.0, nDirWS.g) * _RimInt;

• Emission

  // 自发光
  half3 emission = diffCol * emitInt * _EmitInt;

• 最终混合

  // 混合
  half3 finalRGB = (dirDiff + dirSpec) * shadow + envDiff + envSpec + rimLight + emission;



  image-20211203210147607

其他细节

• Clip

  // 透明剪切
  clip(opacity - _Cutoff);

• 透明剪切投影修正

  • 如果是透明就丢弃该片段的渲染，但是还是需要写入 ShadowMap，退回到一个简单的也能写入 ShadowMap 的 Shader

  // 声明回退Shader
  FallBack "Legacy Shaders/Transparent/Cutout/VertexLit"

• 双面显示

  PassTags 后声明 Cull 模式 - Cull Off；

效果完成

image-20211203210749349

开源 Shader

SP，SD都有 GLSL 的 Shader 源码

十三、特效

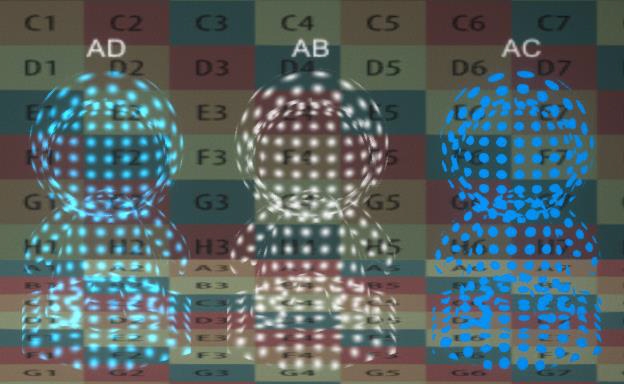

特效分类

• 透

  • AB

  • AD

  • AC



  image-20211203211416842
• 动

  • 参数动画

  • UV动画

    • UV流动

    • UV扰动

    • 序列帧动画

  • 顶点动画

    • 顶点位置动画

    • 顶点颜色动画

• 映

  • 极坐标

  • 屏幕坐标 UV

  • 透明扭曲

透切 AlphaCutout ：AC

渲染实体，透明度小于阈值，丢弃该片段渲染

• 优点：

  • 没有排序问题；

• 缺点：

  • 边缘效果太实，锯齿

  • 移动端性能较差；

Tags {
    "RenderType"="TransparentCutout" // 对应改为Cutout
    "ForceNoShadowCasting"="True" // 关闭阴影投射
    "IgnoreProjector"="True" // 不响应投射器
}

half4 var_MainTex = tex2D(_MainTex, i.uv); // 采样贴图RGB颜色A透贴
clip(var_MainTex.a - _Cutoff); // 透明剪切

透混 AlphaBlend AB

• 优点：

  • 移动端性能较好；

  • 边缘效果较好

• 缺点：

  • 有排序问题；

Tags {
"Queue"="Transparent" // 调整渲染顺序
"RenderType"="Transparent" // 对应改为Cutout
"ForceNoShadowCasting"="True" // 关闭阴影投射
"IgnoreProjector"="True" // 不响应投射器
}

Blend One OneMinusSrcAlpha // 修改混合方式One/SrcAlpha OneMinusSrcAlpha

透叠

• 用途：

  • 常用于发光体，辉光的表现；

  • 一般的特效表现，提亮用；

• 问题：

  • 有排序问题；

  • 多层叠加容易堆爆性能(OverDraw)；

  • 作为辉光效果，通常可用后处理代替；

Blend One One // 修改混合方式

更多混合模式

image-20211203213005760

Shader 面板

Properties {
    _MainTex ("RGB：颜色A：透贴", 2d) = "gray"{}
    [Enum(UnityEngine.Rendering.BlendMode)]
    _BlendSrc ("混合源乘子", int) = 0
    [Enum(UnityEngine.Rendering.BlendMode)]
    _BlendDst ("混合目标乘子", int) = 0
    [Enum(UnityEngine.Rendering.BlendOp)]
    _BlendOp ("混合算符", int) = 0
}

BlendOp [_BlendOp] // 可自定义混合算符
Blend [_BlendSrc] [_BlendDst] // 可自定义混合模式

常用混合模式

image-20211203214500320

image-20211203214508744

十四、无

十五、透明问题和 UV 流动

UV 流动

GhostFlow

o.uv0 = v.uv; // uv0 为原生 uv
o.uv1 = TRANSFORM_TEX(v.uv, _WarpTex); // UV1支持TilingOffset
o.uv1.y = o.uv1.y + frac(-_Time.x * _FlowSpeed);// UV1 用来流动 UV

// 噪声处理
half3 finalRGB = var_MainTex.rgb;
half noise = lerp(1.0, var_NoiseTex * 2.0, _NoiseInt); // Remap噪声
noise = max(0.0, noise); // 截去负值
half opacity = var_MainTex.a * _Opacity * noise;

UV 扰动

GhostWrap

vertex shader 与 GhostFlow 类似

// 使用 WarpTex 来扰动 UV
half3 var_WarpTex = tex2D(_WarpTex, i.uv1).rgb; // 噪声图
float2 uvBias = (var_WarpTex - 0.5) * _WarpInt; // 计算UV偏移值
float2 uv0 = i.uv0 + uvBias; // 应用UV偏移量
half4 var_MainTex = tex2D(_MainTex, uv0); // 偏移后UV采样MainTex

十六、无

十七、屏幕 UV

屏幕纹理采样

ScreenUV

uniform sampler2D _ScreenTex; uniform float4 _ScreenTex_ST;

// vert
float3 posVS = UnityObjectToViewPos(v.vertex).xyz; // 顶点位置OS>VS
float originDist = UnityObjectToViewPos(float3(0.0, 0.0, 0.0)).z; // 原点位置OS>VS
o.screenUV = posVS.xy / posVS.z; // VS空间畸变校正
o.screenUV *= originDist; // 纹理大小按距离锁定
o.screenUV = o.screenUV * _ScreenTex_ST.xy - frac(_Time.x * _ScreenTex_ST.zw); // 启
用屏幕纹理ST

// frag
half var_ScreenTex = tex2D(_ScreenTex, i.screenUV).r; // 采样屏幕纹理

屏幕扰动

ScreenWarp

// 获取背景纹理
GrabPass {
"_BGTex"
}

uniform sampler2D _BGTex;

// vert
VertexOutput o = (VertexOutput)0;
o.pos = UnityObjectToClipPos( v.vertex); // 顶点位置OS>CS
o.uv = v.uv; // UV信息
o.grabPos = ComputeGrabScreenPos(o.pos); // 背景纹理采样坐标

十八、走马灯与极坐标效果

走马灯与极坐标效果

十九、顶点运算

顶点移动

AB基础上，追加Y轴向上周期性位移；

// 声明常量
#define TWO_PI 6.283185
// 顶点动画方法
void Translation (inout float3 vertex) {
vertex.y += _MoveRange * sin(frac(_Time.z * _MoveSpeed) * TWO_PI);
}

1. 常量声明方法：#define 常量名常量值
2. void声明无返回值方法；
3. Inout修饰：参数的出入证；
4. frac(…)：浮点精度保护；
5. sin(…)：产生波动的常用方法；
6. 计算偏移值，并加到顶点对应轴，以实现平移效果；

AB基础上，混合各种基本动画形式为复杂动画；
• 动画拆分：
1. 天使圈：缩放；
2. 身子：X轴摆动，Z轴摆动；
3. 头部：Y轴旋转；
4. 全身：Y轴起伏。

1. _ScaleParams：天使圈缩放相关参数；
2. _SwingXParams：X轴扭动相关参数；
3. _SwingZParams：Z轴扭动相关参数；
4. _SwingYParams：Y轴起伏相关参数；
5. _ShakeYParams：Y轴摇头相关参数；

顶点旋转

// 声明常量
#define TWO_PI 6.283185
// 顶点动画方法
void Rotation (inout float3 vertex) {
    float angleY = _RotateRange * sin(frac(_Time.z * _RotateSpeed) * TWO_PI);
    float radY = radians(angleY);
    float sinY, cosY = 0;
    sincos(radY, sinY, cosY);
    vertex.xz = float2(
    vertex.x * cosY - vertex.z * sinY,
    vertex.x * sinY + vertex.z * cosY
    );
}

image-20211204170310012

幽灵动画

AnimGhost

1. 天使圈：用顶点色遮罩缩放动画；校正放缩后的位置；
2. 摆动：用Y轴值偏移出正弦波摆动；用顶点色遮罩摆动；
3. 摇头：用顶点色遮罩头部实现摇头；用顶点色实现天使圈滞后；
4. 起伏：用顶点色实现天使圈滞后；
5. 顶点色：计算天使圈亮度值；

二十、钟表小人

钟表小人 Shader

1. 建模时用顶点色涂抹指针位置，表示哪些顶点是时针、分针、秒针

2. vertex shader 旋转指针相关顶点

时间同步系统时间

1. C# 代码当前系统时间计算好角度传入材质给着色器计算

二十一、赛博小人

特效纹理

EffectMap ： EffMap

二十二、Unity内置Lightmap的使用

LightMap

Lightmap 作为记录光照结果或部分光照结果的一种载体方式，常用来替代 实时渲染中性能昂贵的计算部分

场景搭建

1. 资产准备

   • 场景免费资产

     • 建筑资产：3D Free Modular Kit

       1. 模组化资源；

       2. 基于Unity Standard Shader；

       3. 免费资源，作者：Barking Dog；

     • 天空资产：AllSky Free

       1. 传统6面盒Cubemap；

       2. 基于Unity Skybox/Cubemap Shader；

       3. 免费资源，作者：rpgwhitelock；

2. 天空盒材质

3. 安装 ProGrids

4. ProGrids 搭建场景原型

5. 静态 GameObject 设置

   Nothing：全不选；
   Everything：全选；
   Contribute GI：响应全局光照；
   Occluder/ Occludee Static：响应OccCulling；
   Batching Static：响应合批；
   Navigation Static/Off Mesh Link Generation：响应导航；
   Reflection Probe Static：响应反射探头；

   课程案例中：

   • 将所有场景物件都设置为静态；

   • 仅渲染效果相关，启用ContributeGI，ReflectionProbeStatic即可；

6. 场景烘培、打光

   1. 创建主平行光源

   2. 设置自发光材质

   3. 创建反射探针

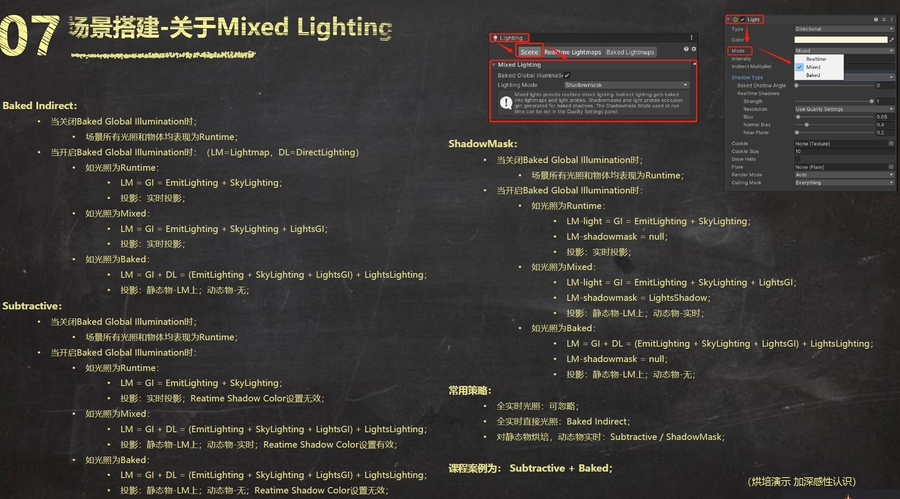

7. Mixed Lighting

8. Lightmapping Setting 中的烘培设置

   1. 使用Progressive CPU烘培；

   2. Lightmap Resolution为烘培精度，可以调低预览调整打光，确定后调高输出成品；

   3. DirectionalMode手游一般不开启，效果改善有限，Lightmap翻倍；

   4. 其他参数按效果需要调整；

9. 合批

   合并渲染，减少渲染批次，以优化性能； 常用策略：

   1. Unity提供的静态核批；

   2. Unity提供的SRPBatching（SRP管线支持）；

   3. GPU Instancing；

   4. 手动合批；

二十三、其他软件生成 Lightmap 的使用

Corona2 烘培 LightMap

SD 自定义 Lightmap 贴图

手写建筑物 Shader

Building

image-20211204174530843

10.法线解码方法： • 纹理中法线信息值域为(01)，映射到(-11)； • 根据法线信息length为1的特性，求出nDirTS；

// 法线信息解码方法
float3 DecodeNormal(float2 maskXY) {
    float2 nDirTSxy = maskXY * 2.0 - 1.0;
    float nDirTSz = sqrt(1.0 - nDirTSxy.x * nDirTSxy.x + nDirTSxy.y * nDirTSxy.y);
    return float3(nDirTSxy, nDirTSz);
}

• 学员抽取 分组

• 答疑
