real-time-physically-based-materials-2

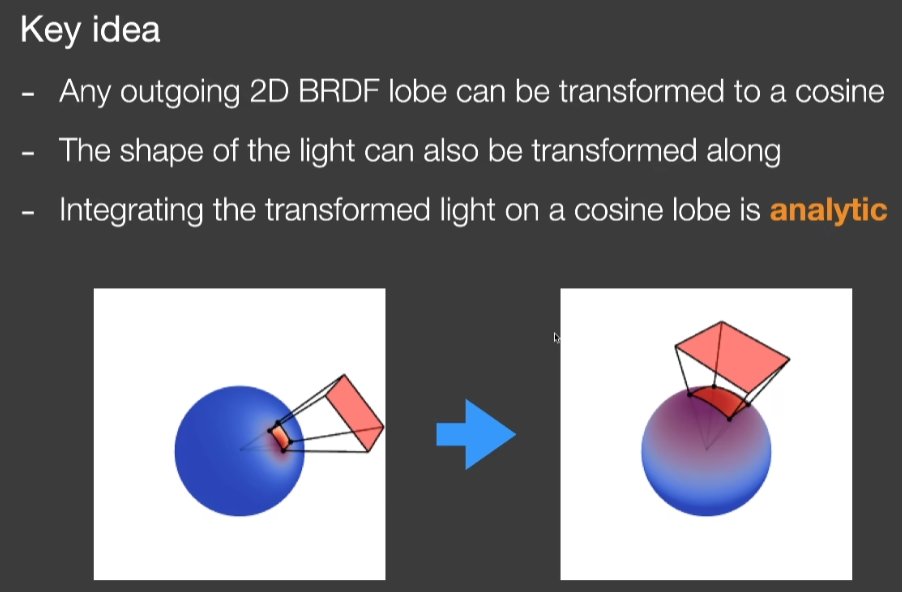

Linearly Transformed Cosines (LTC)

image-20230325110100481

视线要固定

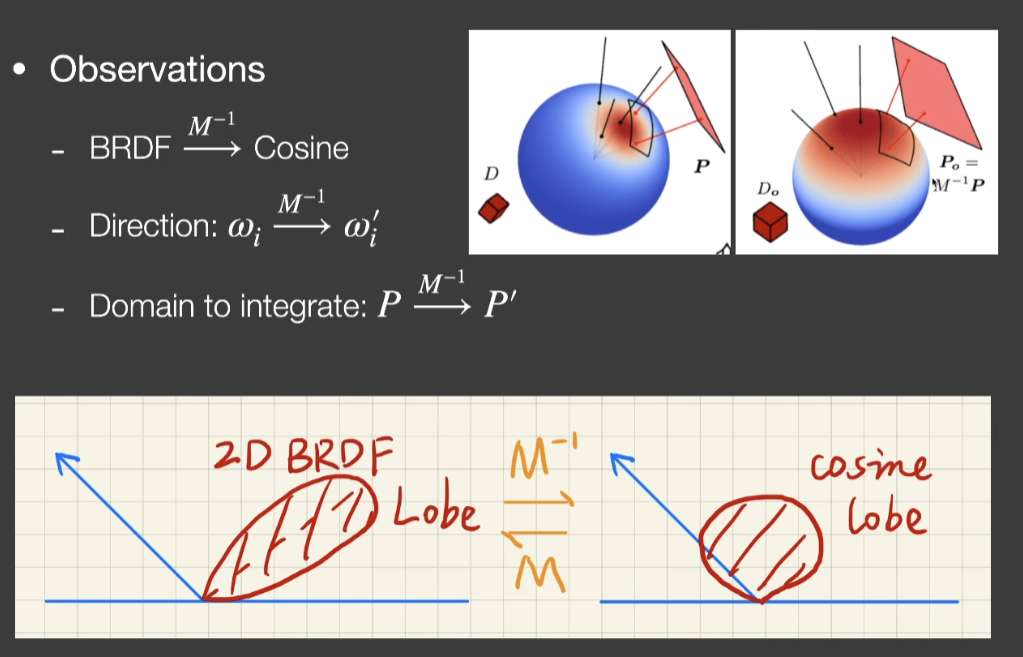

将 BRDF lobe 转化为余弦函数

光源要一起变换，

image-20230325110602597

image-20230325110734568

wi 是原始积分单位立体角，w'i 是变化后的单位立体角

image-20230325111037211

对于面光源效果好

微表面模型优劣

image-20230325112129195

迪士尼原则

• 微表面模型没法表示真是材质，它忽略了支持内部

• 艺术家不好调 PBR

• 先艺术家友好，其次在一定程度上保证物理的正确性

• 很多经验性的东西，有开源的的公式

image-20230325113042140

image-20220309183420564

• 工业界名词：可能会影响到同个物理量，还有以 brdf 对效果进行模拟

• 次表面散射：光会进入材质，感觉会比漫反射还扁。金属性，高光性，粗糙度，各向异性

• sheen：天鹅绒，边缘雾效

• Tint ：颜色对效果光影响程度

• Cleurcoat ：清漆

• 不同参数组合可能出现相同效果，造成冗余

• 不是微表面模型，不适用之前的加速方法

• 不适用于实时渲染

Non-Photorealistic Rendering

快速、可靠、风格化

在风格化之前，有个好的真实感渲染也很重要

NPR 风格的重点

• 人物描边

• 草一整块

• 明暗离散

Outline Rendering 外描边

image-20230325115540680

Silhouette 边界，共享边且在整个物体的外边界

• Shading ：使用类似菲涅尔的方式，无法控制描边粗细

• Geometry ：增加一个 Outline pass，把背向的面扩大一个距离渲染

• Image ：Sober 算子后处理提取轮廓，图像锐化。也可以从法线、深度综合考虑

image-20230325120318656

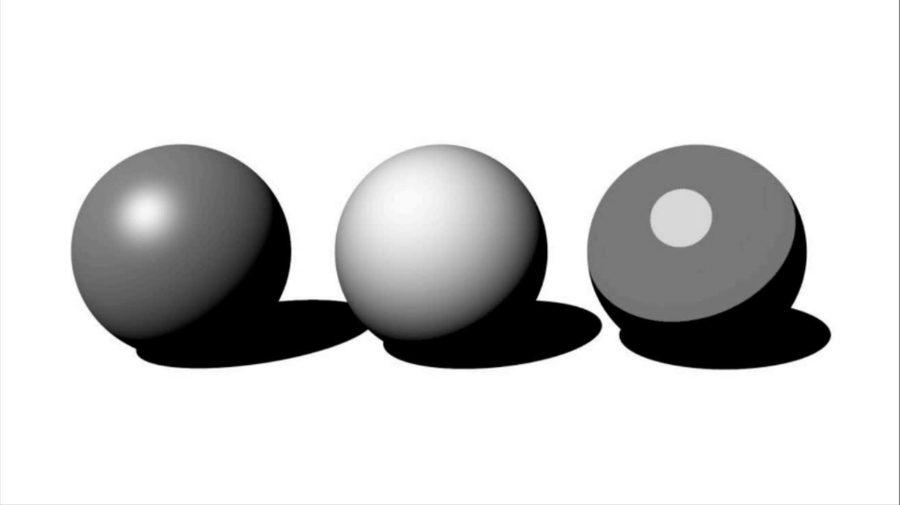

Color blocks 色块

• 阈值化：量化，离散化

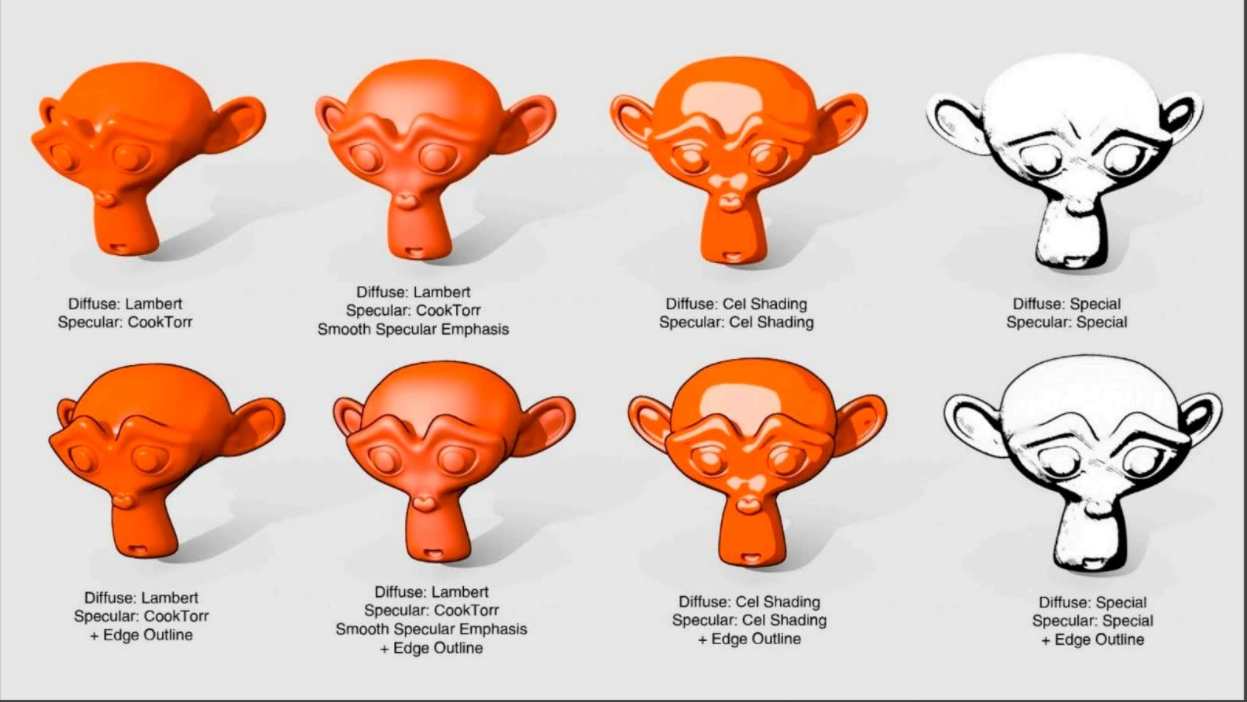

Different styles on different components 不同渲染方式的组合

image-20220309183659914

Strokes Surface Stylization 素描效果

• 通过纹理查询来着色格子

• MipMap 方式缩小纹理分辨率，不改变素描线的密度，从而实现远处的素描效果

image-20220309183829814
