网络架构进阶 下

MMOG Network Architecture

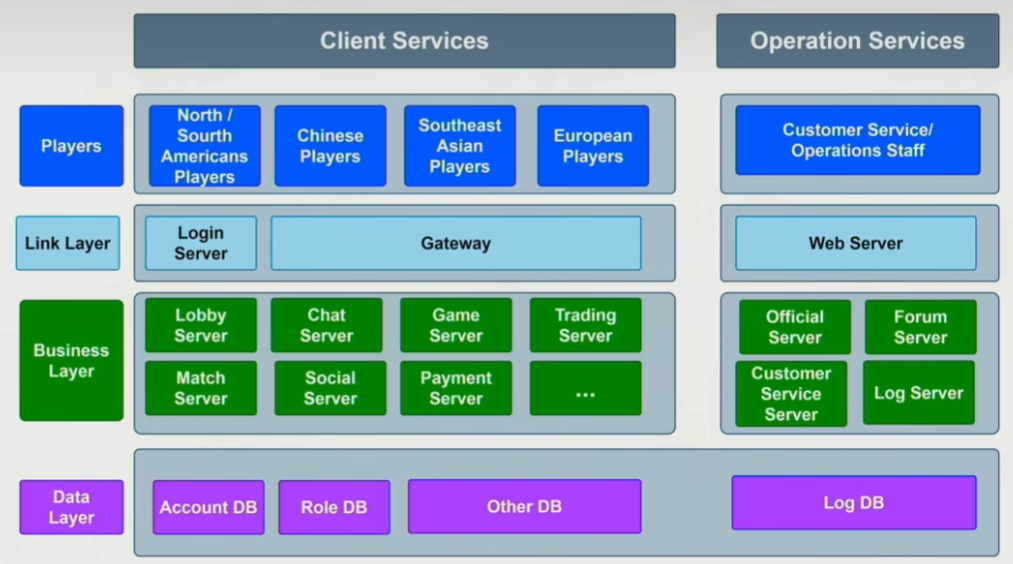

基础 MMO 架构

Game Sub-System

MMO Architecture


• Services of Link Layer : Gate way 账号服务器

• Lobby ：大厅，做一个游戏前的等待缓冲

• Character Server : 角色面板

• Trading System : 交易系统

• Socail System : 社交，聊天，邮件系统

• Matchmaking : 匹配系统

• Data Storage : 数据存储

  • 表型的关系型数据库 mysql

  • 键值非关系型数据库 mongoDB ，大存储，低查询效率

  • 内存数据库 redis : In-Memory Data Storage，内存中保存，效率高，

• Player Number Growth

  • Distributed System 分布式系统

  • 解决竞争关系

  • 幂等性

  • 复杂系统的震荡

  • 数据一致性

  • Load Balance 负载均衡

    • Consistent Hashing 一致性哈希

  • Servers Management

    • 服务发现 etcd

    • 其他服务能够监视别的服务的状态

Bandwidth Optimization 带宽优化

数据量过大会产生拥塞，产生延时

• n : 角色数量

• f : 更新频率

• s : 包体大小

数据压缩 Data Compression

1. 浮点数转定点数

2. 位置信息压缩 + 地图分块

3. 固定朝向的优化

AOI 划分相关区域 Relevance area of interest

只同步 zone 区域的数据

Spatial-Grid 画格子法

以一百米的单位分格子，角色的感知单位为 100 米。

角色在跨越 zone 时通知有关的所有客户端。

空间换时间

十字链表法

在 x 和 y 轴对 zone 内的角色排序

同步频率

越近的角色同步频率越快

Anti-Cheat

反作弊

• 客户端代码注入

• 客户端代码破解

• 系统 SDK 破解

• 模拟键鼠输入

• 劫持网络包

Obfuscating Memory

修改敏感内存

客户端加壳，使用 Packer 进程修改执行方法

内存混淆

修改本地的文件资源，本地文件哈希值校验

网络包的截获和修改

对称加密，非对称加密。

非对称加密 + 一次性对称加密

软件注入，钩子

Valve Anti-Cheat， Easy Anti-Cheat

AI Cheat ：AI 图像识别后模拟键鼠

AI 识别作弊

Overwatch 监察者：靠人力判断

扫描的已知的外挂软件

Build a Scalable World

开放世界构建


1. zoning 平面空间分割

2. 副本

3. 分线

Zoning - Seamless Zones

不平均的四叉树划分

Ghost ，A 区域的人能在 B 区域被看到，需要在 B 中创建处于 A 位置的 Ghost

阈值：防止反复跨越边界线
